میکروکنترلر آی سی STM8AF6266TCX STM8A 8 بیتی
| محل منبع | ایالات متحده آمریکا |
|---|---|
| نام تجاری | STMicroelectronics |
| گواهی | RoHS |
| شماره مدل | STM8AF6266TCX |
| مقدار حداقل تعداد سفارش | 2400 |
| قیمت | negotiated |
| جزئیات بسته بندی | نوار برش (CT) |
| زمان تحویل | 5-10 روز کاری |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 10000 |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مدل | STM8AF6266TCX | اندازه هسته | 8 بیتی |
|---|---|---|---|
| سرعت | 16 مگاهرتز | اندازه حافظه برنامه | 32 کیلوبایت (32 هزار در 8) |
| نوع حافظه برنامه | فلاش | ولتاژ - منبع تغذیه (Vcc/Vdd) | 3 ولت ~ 5.5 ولت |
| پردازنده اصلی | STM8A | ||
| برجسته کردن | میکروکنترلر آی سی STM8AF6266TCX,میکروکنترلر آی سی STM8A 8 بیتی,تراشه مدار مجتمع STM8AF6266TCX |
||
توضیحات محصول

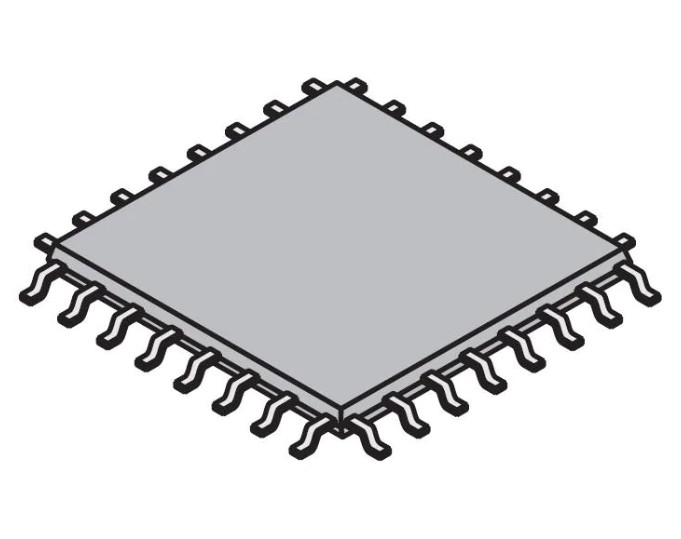

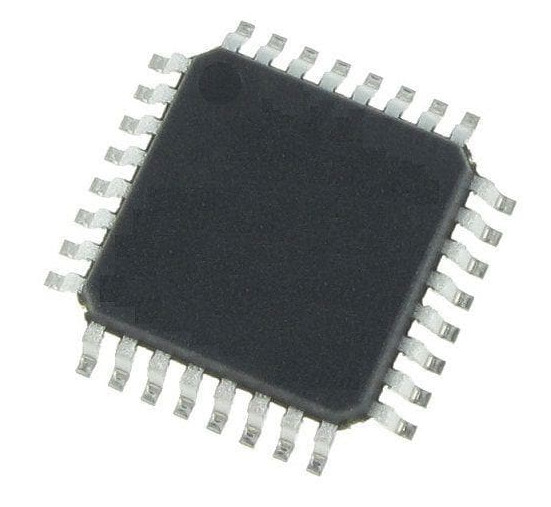

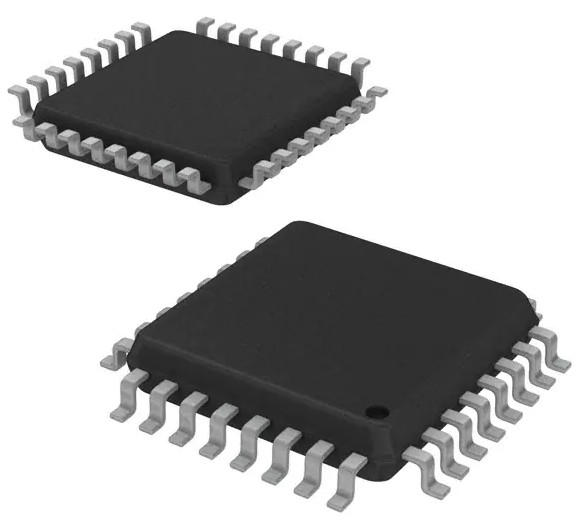

STM8AF6266TCX Automotive AEC-Q100 IC میکروکنترلر STM8A 8 بیتی 16 مگاهرتز 32 کیلوبایت FLASH 32LQFP
میکروکنترلرهای 8 بیتی STM8AF6246، STM8AF6248، STM8AF6266 و STM8AF6268 خودرو از 16 تا 32 کیلوبایت حافظه برنامه فلش و EEPROM داده واقعی یکپارچه را ارائه می دهند.آنها به عنوان دستگاه های STM8A با چگالی متوسط در سری STM8S و راهنمای مرجع میکروکنترلرهای 8 بیتی سری STM8AF (RM0016) شناخته می شوند.
تمام دستگاه های خط تولید STM8A مزایای زیر را ارائه می دهند: کاهش هزینه سیستم، عملکرد و استحکام، چرخه توسعه کوتاه و طول عمر محصول.
هزینه سیستم به لطف یک EEPROM داده واقعی یکپارچه برای سیکل های نوشتن/پاک کردن تا 300 کیلو و سطح یکپارچه سازی بالای سیستم با نوسانگرهای ساعت داخلی، Watchdog و تنظیم مجدد قهوه ای کاهش می یابد.
عملکرد دستگاه با فرکانس ساعت تا 16 مگاهرتز CPU و ویژگی‌های پیشرفته‌ای که شامل I/O قوی، نگهبان‌های مستقل (با منبع ساعت جداگانه) و سیستم امنیتی ساعت می‌شود، تضمین می‌شود.
چرخه‌های توسعه کوتاه به دلیل مقیاس‌پذیری برنامه در یک معماری محصول خانواده مشترک با پین‌آوت، نقشه حافظه و تجهیزات جانبی مدولار سازگار تضمین می‌شوند.اسناد کامل با انتخاب گسترده ای از ابزارهای توسعه ارائه می شود.
طول عمر محصول در خانواده STM8A به لطف هسته پیشرفته آنها تضمین شده است که در یک فناوری پیشرفته برای کاربردهای خودرو با منبع عملیاتی 3.3 تا 5 ولت ساخته شده است.
همه میکروکنترلرهای STM8A و ST7 توسط ابزارهای مشابهی از جمله محیط توسعه STVD/STVP، شبیه ساز STice و یک ابزار اشکال زدایی مداری کم هزینه و شخص ثالث پشتیبانی می شوند.
امکانات
• واجد شرایط AEC-Q10x
• هسته
– حداکثر fCPU: 16 مگاهرتز
– هسته پیشرفته STM8A با معماری هاروارد و خط لوله 3 مرحله ای
- میانگین 1.6 سیکل/دستورالعمل که منجر به 10 MIPS در fCPU 16 مگاهرتز برای معیار استاندارد صنعتی می شود
• خاطرات
– حافظه برنامه فلش: 16 تا 32 کیلوبایت فلش.نگهداری داده ها 20 سال در دمای 55 درجه سانتیگراد پس از 1 kcycle
– حافظه داده: 0.5 تا 1 کیلوبایت داده واقعی EEPROM.استقامت 300 کیلو سیکل
– رم: 2 کیلوبایت
• مدیریت ساعت
– نوسان ساز رزوناتور کریستالی کم مصرف با ورودی ساعت خارجی
– نوسان سازهای داخلی RC 16 مگاهرتز و RC 128 کیلوهرتز کم مصرف قابل برش توسط کاربر
– سیستم امنیتی ساعت با مانیتور ساعت
• بازنشانی و مدیریت عرضه
- حالت‌های کم مصرف منتظر/بیدار شدن خودکار/توقف با گیت ساعت قابل تعریف توسط کاربر
– بازنشانی روشن و خاموش کردن کم مصرف
• مدیریت وقفه
– کنترل کننده وقفه تو در تو با 32 بردار
- تا 34 وقفه خارجی در 5 بردار
• تایمر
- حداکثر 2 تایمر 16 بیتی PWM عمومی با حداکثر 3 کانال CAPCOM (IC، OC یا PWM)
– تایمر کنترل پیشرفته: 16 بیتی، 4 کانال CAPCOM، 3 خروجی مکمل، درج deadtime و همگام سازی انعطاف پذیر
– تایمر پایه AR 8 بیتی با پیش مقیاس کننده 8 بیتی
– تایمر بیدار شدن خودکار
- تایمر پنجره و نگهبان مستقل
• رابط های ارتباطی
- LINUART
– سازگار با LIN 2.2، حالت‌های اصلی/برده با همگام‌سازی مجدد خودکار
- رابط SPI تا 8 مگابیت بر ثانیه یا fMASTER/2
- رابط I2C تا 400 کیلوبیت بر ثانیه
• مبدل آنالوگ به دیجیتال (ADC)
– دقت 10 بیت، دقت TUE 2LSB، ADC خطی 2LSB TUE و حداکثر 10 کانال چندگانه با بافر داده جداگانه
- حالت نگهبان آنالوگ، اسکن و نمونه برداری مداوم
• I/Os
- حداکثر 38 پین کاربر شامل 10 ورودی/خروجی HS
– طراحی ورودی/خروجی بسیار قوی، ایمن در برابر تزریق جریان
• دمای عملیاتی تا 150 درجه سانتی گراد
• صلاحیت مطابق با AEC-Q100 rev G
نمودار مدار نوسان ساز HSE
مشخصات STM8AF6266TCX
| دسته بندی | مدارهای مجتمع (IC) تعبیه شده است میکروکنترلرها |
|
سلسله
|
خودرو، AEC-Q100، STM8A
|
|
وضعیت محصول
|
نه برای طرح های جدید
|
|
پردازنده اصلی
|
STM8A
|
|
اندازه هسته
|
8 بیتی
|
|
سرعت
|
16 مگاهرتز
|
|
قابلیت اتصال
|
I²C، LINbus، SPI، UART/USART
|
|
لوازم جانبی
|
Brown-out Detect/Reset، POR، PWM، WDT
|
|
تعداد ورودی/خروجی
|
25
|
|
اندازه حافظه برنامه
|
32 کیلوبایت (32 هزار در 8)
|
|
نوع حافظه برنامه
|
فلاش
|
|
اندازه EEPROM
|
1K × 8
|
|
اندازه RAM
|
2K × 8
|
|
ولتاژ - منبع تغذیه (Vcc/Vdd)
|
3 ولت ~ 5.5 ولت
|
|
مبدل های داده
|
A/D 7x10b
|
|
نوع اسیلاتور
|
درونی؛ داخلی
|
|
دمای عملیاتی
|
-40 درجه سانتی گراد ~ 125 درجه سانتی گراد (TA)
|
|
نوع نصب
|
نصب سطحی
|
|
بسته / مورد
|
32-LQFP
|
|
بسته دستگاه تامین کننده
|
32-LQFP (7x7)
|
