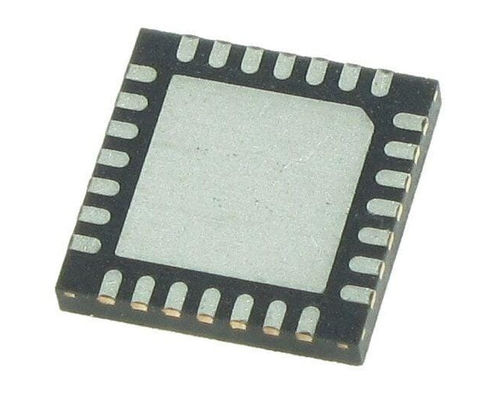

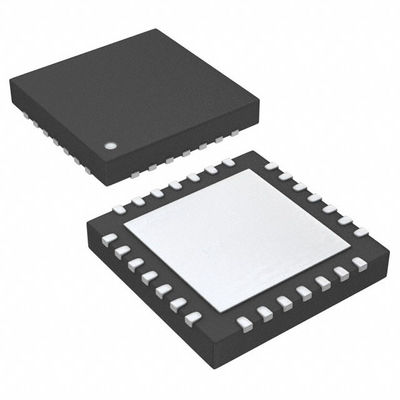

PIC24FJ64GA002T-I/ML آی سی میکروکنترلر PIC® 24F 16 بیتی 32 مگاهرتز 64 کیلوبایت فلش 28-QFN

PIC24FJ64GA002T-I/ML آی سی میکروکنترلر PIC® 24F 16 بیتی 32 مگاهرتز 64 کیلوبایت FLASH 28-QFN (6x6)

CPU با کارایی بالا

• معماری هاروارد اصلاح شده

• تا 16 MIPS عملکرد @ 32 مگاهرتز

• نوسان ساز داخلی 8 مگاهرتز با گزینه 4x PLL و گزینه های تقسیم چندگانه

• ضریب سخت افزار تک چرخه 17 بیت در 17 بیت

• تقسیم کننده سخت افزار 32 بیت در 16 بیت

• آرایه ثبت 16 بیتی x 16 بیتی

• معماری مجموعه دستورالعمل بهینه سازی شده کامپایلر C:

- 76 دستورالعمل پایه

- حالت های آدرس دهی انعطاف پذیر

• دو واحد تولید آدرس (AGUs) برای آدرس دهی جداگانه خواندن و نوشتن حافظه داده ها

ویژگی های میکروکنترلر ویژه

• محدوده ولتاژ عملیاتی 2.0 ولت تا 3.6 ولت

• ورودی متحمل 5.5 ولت (فقط پین های دیجیتال)

• سینک/منبع جریان بالا (18 میلی آمپر/18 میلی آمپر) روی همه پین ​​های ورودی/خروجی

• حافظه برنامه فلش:

- 10000 پاک کردن/نوشتن

- حداقل 20 سال نگهداری داده ها

• حالت های مدیریت انرژی:

- حالت های Sleep، Idle، Doze و Alternate Clock

- جریان عملیاتی: 650 A/MIPS، معمولی در 2.0 ولت

- جریان خواب: 150 نانو آمپر، معمولی در 2.0 ولت

• عملکرد مانیتور ساعت ایمن (FSCM):

- خرابی ساعت را تشخیص می دهد و به نوسانگر RC کم مصرف روی تراشه سوئیچ می کند

• رگولاتور روی تراشه، 2.5 ولت با حالت ردیابی

• بازنشانی روشن (POR)، تایمر روشن/خاموش (PWRT) و تایمر راه‌اندازی نوسانگر (OST)

• تایمر نگهبان انعطاف پذیر (WDT) با نوسانگر RC کم مصرف روی تراشه برای عملکرد قابل اطمینان

• In-Circuit Serial Programming™ (ICSP™) و In-Circuit Debug (ICD) از طریق 2 پین

• پشتیبانی از اسکن مرزی JTAG

ویژگی های آنالوگ

• مبدل آنالوگ به دیجیتال 10 بیتی تا 13 کانال:

- نرخ تبدیل 500 kps

- تبدیل در حالت خواب و بیکار در دسترس است

• مقایسه کننده دوگانه آنالوگ با پیکربندی ورودی/خروجی قابل برنامه ریزی

ویژگی های جانبی

• انتخاب پین جانبی (PPS):

- امکان نگاشت مستقل ورودی/خروجی بسیاری از تجهیزات جانبی را فراهم می کند

- تا 26 پین موجود (دستگاه های 44 پین)

- بررسی مداوم یکپارچگی سخت افزار و اینترلاک های ایمنی از تغییرات پیکربندی ناخواسته جلوگیری می کند

• پورت اصلی/اسلیو موازی 8 بیتی (PMP/PSP):

- آدرس دهی چندگانه تا 16 بیت، با حداکثر 11 پین آدرس اختصاصی در دستگاه های 44 پین

- قطبیت قابل برنامه ریزی در خطوط کنترل

• ساعت/تقویم بیدرنگ سخت افزار (RTCC):

- عملکردهای ساعت، تقویم و زنگ هشدار را ارائه می دهد

• بررسی افزونگی چرخه ای قابل برنامه ریزی (CRC)

• دو ماژول SPI 3-Wire/4-Wire (پشتیبانی از 4 حالت فریم) با بافر FIFO 8 سطحی

• دو ماژول I2C™ از حالت Multi-Master/Slave و آدرس دهی 7 بیتی/10 بیتی پشتیبانی می کنند.

• دو ماژول UART:

- پشتیبانی از RS-485، RS-232، و LIN/J2602

- رمزگذار/رمزگشای سخت افزار روی تراشه برای IrDA®

- بیدار شدن خودکار در بیت شروع

- تشخیص خودکار Baud

- بافر FIFO عمیق 4 سطحی

• پنج تایمر / شمارنده 16 بیتی با پیش مقیاس کننده قابل برنامه ریزی

• پنج ورودی ضبط 16 بیتی

• پنج خروجی مقایسه/PWM 16 بیتی

• خروجی های Open-Drain قابل تنظیم روی پین های دیجیتال ورودی/خروجی

• حداکثر 3 منبع وقفه خارجی

ریست دیاگرام بلوک سیستم

مشخصات PIC24FJ64GA002T-I/ML
