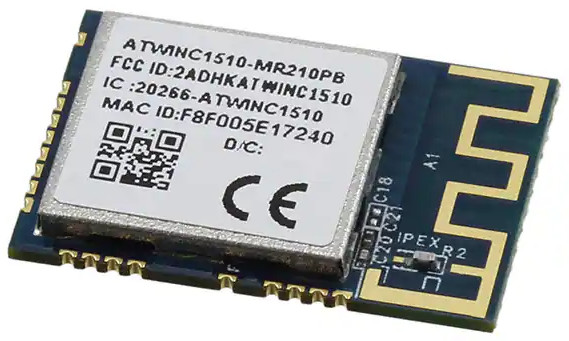

ماژول فرستنده گیرنده ATWINC1510-MR210PB1952 WiFi 802.11b/G/N یکپارچه 2.4 گیگاهرتز

ماژول فرستنده گیرنده ATWINC1510-MR210PB1952 WiFi 802.11b/G/N 2.4 گیگاهرتز یکپارچه Trace Surface Mount

مقدمه

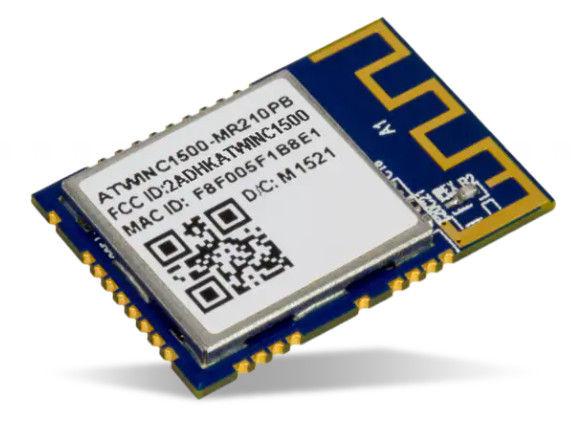

ماژول ATWINC15x0-MR210xB یک ماژول IoT (اینترنت اشیا) با مصرف انرژی کم 802.11 b/g/n است که به طور خاص برای کاربردهای IoT کم مصرف بهینه شده است.این ماژول تقویت کننده قدرت (PA)، تقویت کننده کم نویز (LNA)، سوئیچ، مدیریت انرژی و یک آنتن چاپی یا یک کانکتور میکرو هم محور (U.FL) را برای یک آنتن خارجی ادغام می کند که منجر به فرم کوچک (21.7 x) می شود. طراحی 14.7 x 2.1 میلی متر).این قابلیت با نقاط دسترسی 802.11 b/g/n فروشندگان مختلف دارد.این ماژول پورت های رابط محیطی سریال (SPI) را برای ارتباط با کنترلر میزبان فراهم می کند.ارجاع به ماژول ATWINC15x0-MR210xB شامل دستگاه های ماژول لیست شده در موارد زیر است:

• ATWINC1500-MR210PB

• ATWINC1500-MR210UB

• ATWINC1510-MR210PB

• ATWINC1510-MR210UB

امکانات

• محلول IEEE® 802.11 b/g/n 20 مگاهرتز (1x1)

• جریان فضایی واحد در باند ISM 2.4 گیگاهرتز

• سوئیچ انتقال/دریافت یکپارچه

• آنتن PCB یکپارچه یا کانکتور میکرو کوآکس U.FL برای آنتن خارجی

• حساسیت و برد برتر از طریق پردازش سیگنال PHY پیشرفته

• یکسان سازی پیشرفته و تخمین کانال

• همگام سازی حامل و زمان بندی پیشرفته

• Wi-Fi® Direct (پشتیبانی شده تا نسخه 19.5.2 میان‌افزار)

• پشتیبانی Soft-AP

• از امنیت IEEE 802.11 WEP, WPA, WPA2 پشتیبانی می کند

• پشتیبانی از امنیت سازمانی با WPA/WPA2 (802.1X)(1)

- EAP-TLS

– EAP-PEAPv0/1 با TLS

– EAP-TTLSv0 با MSCHAPv2

– EAP-PEAPv0/1 با MSCHAPv2

• توان عملیاتی MAC برتر از طریق تجمیع فریم دو سطحی A-MSDU/A-MPDU با شتاب سخت افزاری و تأیید بلوک

• موتور مدیریت حافظه روی تراشه برای کاهش بار میزبان

• رابط میزبان SPI

• محدوده دمای عملیاتی از -40 درجه سانتیگراد تا +85 درجه سانتیگراد.عملکرد RF در دمای اتاق 25 درجه سانتی گراد با تغییر 2-3 دسی بل در شرایط مرزی

• منبع تغذیه برای I/O (VDDIO) از 2.7 ولت تا 3.6 ولت است

• منبع تغذیه مبدل DC/DC (VBAT) از 3.0 ولت تا 4.2 ولت است.

• کریستال داخلی 26 مگاهرتز

• حافظه فلش یکپارچه برای نرم افزار سیستم

• حالت های ذخیره انرژی

- حالت پاور 4 µA معمولی در 3.3VI/O

– حالت Doze 380 µA با تنظیمات تراشه حفظ شده (برای مانیتورینگ بیکن استفاده می شود) (2)

– اسیلاتور خواب کم توان روی تراشه

– بیدار شدن سریع میزبان از حالت Doze توسط پین یا تراکنش SPI

• گزینه های Fast Boot

- رام بوت روی تراشه (بوت فوری سیستم عامل)

– بوت فلش SPI

– حافظه روی تراشه با نشتی کم برای متغیرهای حالت

- ارتباط مجدد سریع AP (150 میلی ثانیه)

• پشته شبکه روی تراشه برای تخلیه MCU

- ویژگی های شبکه TCP، UDP، DHCP، ARP، HTTP، TLS و DNS

- شتاب دهنده های سخت افزاری برای امنیت Wi-Fi و TLS برای بهبود زمان اتصال

• شتاب دهنده سخت افزار برای IP checksum

• شتاب دهنده های سخت افزاری برای امنیت OTA

• درایور میزبان ردپای کوچک

• گواهینامه های Wi-Fi Alliance® برای اتصال و بهینه سازی

نمودار بلوکی
