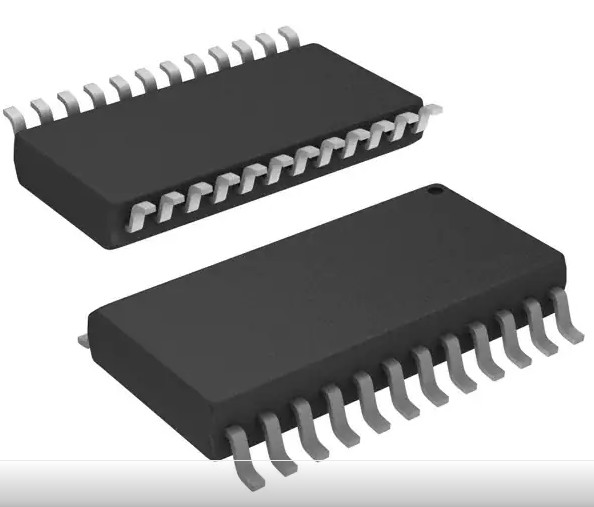

HIP4086ABZT H Bridge Gate Driver Ic Inverting Ic Chip Integrated 24-SOIC

آی سی درایور دروازه نیمه پل HIP4086ABZT معکوس کننده 24-SOIC غیر معکوس

HIP4086 و HIP4086A (به عنوان HIP4086/A نامیده می شود) درایورهای MOSFET کانال N 3 فاز هستند.هر دو بخش به طور خاص برای کنترل موتور PWM هدف قرار گرفته اند.این درایورها دارای پروتکل ورودی منعطف برای هدایت هر ترکیب سوئیچ ممکن هستند.کاربر حتی می‌تواند محافظ تیراندازی را برای برنامه‌های عدم تمایل سوئیچ نادیده بگیرد.

HIP4086/A دارای طیف گسترده ای از زمان های مرده قابل برنامه ریزی (0.5μs تا 4.5μs) است که آنها را برای فرکانس های پایین (تا 100kHz) که معمولاً برای درایوهای موتور استفاده می شود بسیار مناسب می کند.

تنها تفاوت بین HIP4086 و HIP4086A این است که HIP4086A پمپ های شارژ داخلی را غیرفعال می کند.این در برنامه هایی مفید است که به عملکرد EMI بسیار آرام نیاز دارند (پمپ های شارژ با فرکانس 10 مگاهرتز کار می کنند).مزیت HIP4086 این است که پمپ های شارژ داخلی به درایورهای بالادست زمان های نامحدودی را می دهد.

برای اطمینان از اینکه خازن های بوت درایور سمت بالا قبل از روشن شدن به طور کامل شارژ شده اند، یک پالس نوسازی بوت استرپ قابل برنامه ریزی زمانی که VDD برای اولین بار اعمال می شود فعال می شود.هنگامی که فعال است، پالس تازه سازی هر سه FET های پل سمت پایین را روشن می کند در حالی که سه FET پل سمت بالا را برای شارژ خازن های بوت سمت بالا نگه می دارد.پس از پاک شدن پالس رفرش، عملیات عادی شروع می شود.

یکی دیگر از ویژگی های مفید HIP4086/A تنظیم نقطه تنظیم ولتاژ قابل برنامه ریزی است.محدوده تنظیم نقطه از 6.6 ولت تا 8.5 ولت متغیر است.

امکانات

• به طور مستقل 6 ماسفت کانال N را در پیکربندی پل 3 فاز هدایت می کند

• حداکثر ولتاژ منبع بوت استرپ تا 95 ولت دی سی با تغذیه بایاس از 7 ولت تا 15 ولت

• 1.25A پیک جریان خاموش

• زمان مرده قابل برنامه ریزی توسط کاربر (0.5µs تا 4.5µs)

• بوت استرپ و پمپ شارژ اختیاری ولتاژ بایاس درایور سمت بالا را حفظ می کنند.

• زمان بروزرسانی بوت استرپ قابل برنامه ریزی

• بار 1000 pF را با زمان خیز معمولی 20 ثانیه و زمان سقوط 10 ثانیه هدایت می کند.

• نقطه تنظیم ولتاژ قابل برنامه ریزی

برنامه های کاربردی

• موتورهای بدون جاروبک (BLDC)

• موتورهای AC 3 فاز

• درایوهای موتور رلوکتانس سوئیچینگ

• وسایل نقلیه با باتری

• ابزارهایی که با باتری کار می کنند



مشخصات HIP4086ABZT

اورجینال

شرکت ما تضمین می‌کند که هر دسته از محصولات از کارخانه اصلی می‌آیند و می‌توانند برچسب‌های اصلی و گزارش‌های آژانس تست حرفه‌ای را ارائه دهند.

PRICE

ما انواع کانال های نقل قول را ارائه می دهیم و پس از مذاکره قرارداد سفارش را امضا می کنیم.

معامله

پس از ارتباط و توافق، شما را برای هماهنگی پرداخت راهنمایی می کنیم.

چرخه تحویل

تحویل در همان روز، به طور کلی 5-12 روز کاری، ممکن است در طول اپیدمی کمی تاخیر داشته باشد، ما کل روند را پیگیری خواهیم کرد.

حمل و نقل

ما با توجه به کشور شما حالت حمل و نقل مناسب را انتخاب می کنیم.

بسته بندی

پس از ارتباط با شما، روش بسته بندی مناسب را با توجه به وزن کالا انتخاب می کنیم تا از تحویل سالم کالا اطمینان حاصل کنیم.
