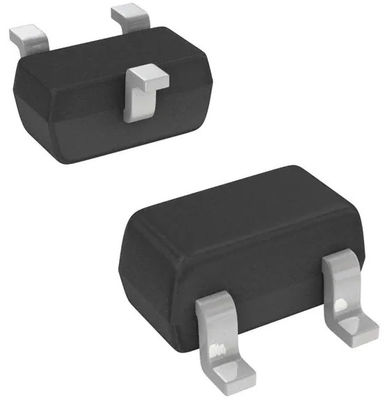

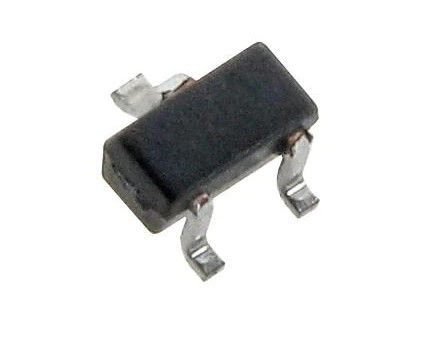

2N7002T-7-F کانال N 60 V 115mA (Ta) 150mW (Ta) سطح پایه SOT-523
| محل منبع | ایالات متحده آمریکا |
|---|---|
| نام تجاری | Diodes Incorporated |
| گواهی | RoHS |
| شماره مدل | 2N7002T-7-F |
| مقدار حداقل تعداد سفارش | 3000 |
| قیمت | negotiations |
| جزئیات بسته بندی | قرقره نوار (TR) |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 15000 |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مدل | 2N7002T-7-F | نوع FET | کانال N |
|---|---|---|---|
| تخلیه به ولتاژ منبع (Vdss) | 60 ولت | ولتاژ درایو (حداکثر Rds روشن، حداقل Rds روشن) | 5 ولت، 10 ولت |
| Rds روشن (حداکثر) @ ID، Vgs | 7.5 اهم @ 50 میلی آمپر، 5 ولت | ظرفیت ورودی (Ciss) (حداکثر) @ Vds | 50 pF @ 25 V |
توضیحات محصول
2N7002T-7-F کانال N 60 V 115mA (Ta) 150mW (Ta) سطح پایه SOT-523
توضیحات و برنامه های کاربردی
این نسل جدید ماسفت برای به حداقل رساندن مقاومت در حالت (RDS(ON)) و در عین حال حفظ عملکرد سوئیچینگ برتر طراحی شده است، که آن را برای برنامه های مدیریت توان با راندمان بالا ایده آل می کند.
مبدل های DC-DC
توابع مدیریت انرژی
سیستم های عامل باتری و رله های حالت جامد
درایورها: رله ها، شیر برقی، لامپ ها، چکش ها، نمایشگرها، حافظه ها، ترانزیستورها و غیره.
امکانات
مقاومت کم
ولتاژ آستانه دروازه پایین
ظرفیت ورودی کم
سرعت سوئیچینگ سریع
نشتی ورودی/خروجی کم
بسته نصب سطحی فوق العاده کوچک
کاملاً بدون سرب و کاملاً مطابق با RoHS
بدون هالوژن و آنتیمواندستگاه "سبز".
برای کاربردهای خودرویی که به کنترل تغییر خاصی نیاز دارند
داده های مکانیکی
کیس: SOT523
جنس بدنه: پلاستیک قالبی.ترکیب قالب گیری "سبز".رتبه بندی طبقه بندی اشتعال پذیری UL 94V-0
حساسیت به رطوبت: سطح 1 در هر J-STD-020
پایانه ها: پوشش قلع مات بر روی قاب سرب آلیاژی 42 (آبکاری بدون سرب).قابل لحیم کاری در MIL-STD-202، روش 208
اتصالات ترمینال: نمودار را ببینید
وزن: 0.002 گرم (تقریبی)
مشخصات 2N7002T-7-F
|
دسته بندی
|
محصولات نیمه هادی گسسته
ترانزیستور - FET، ماسفت - تک
|
|
Mfr
|
دیودهای گنجانده شده
|
|
سلسله
|
-
|
|
نوع FET
|
کانال N
|
|
فن آوری
|
ماسفت (اکسید فلز)
|
|
تخلیه به ولتاژ منبع (Vdss)
|
60 ولت
|
|
جریان - تخلیه مداوم (Id) @ 25°C
|
115 میلی آمپر (Ta)
|
|
ولتاژ درایو (حداکثر Rds روشن، حداقل Rds روشن)
|
5 ولت، 10 ولت
|
|
Rds روشن (حداکثر) @ ID، Vgs
|
7.5 اهم @ 50 میلی آمپر، 5 ولت
|
|
Vgs(th) (Max) @ ID
|
2 ولت @ 250 µA
|
|
Vgs (حداکثر)
|
± 20 ولت
|
|
ظرفیت ورودی (Ciss) (حداکثر) @ Vds
|
50 pF @ 25 V
|
|
ویژگی FET
|
-
|
|
اتلاف نیرو (حداکثر)
|
150mW (Ta)
|
|
دمای عملیاتی
|
-55 درجه سانتی گراد ~ 150 درجه سانتی گراد (TJ)
|
|
نوع نصب
|
نصب سطحی
|
|
بسته دستگاه تامین کننده
|
SOT-523
|
|
بسته / مورد
|
SOT-523
|
